Crescita di Materiali Nanostrutturati e Funzionali - Monostrati di Grafene cresciuto da Fasci Molecolari Supersonici di C60 su Cu(111)

   PER MAGGIORI INFORMAZIONI: Tullio Toccoli - +39 0461 314827 - tullio.toccolii@imem.cnr.it

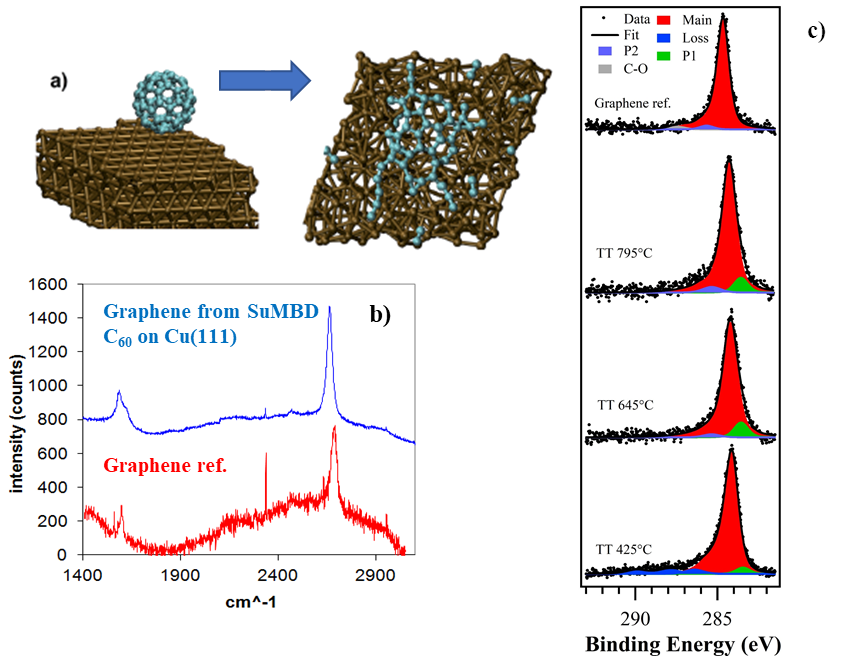

L’apertura del C60 sulla superficie di Cu(111) puo’ essere sfruttata per ottenere una struttura a singolo strato di carbonio con legame C=C sp²,  tipica del graphene. L’idea alla base è la promozione dell’apertura delle gabbie di C60 ed il riarrangiamento superficiale,  potenziando specifici processi all’interfaccia grazie al contenuto energetico delle molecole nel fascio supersonico. Simulazioni teoriche (a) evidenziano la fattibilità di questo nuovo approccio sintetico, mentre studi sperimentali con fasci di C60 alla più alta KE raggiungibile dimostrano (b e c, Micro-Raman e caratterizzazione XPS) la crescita di grafene attraverso la combinazione dell’attivazione cinetica e di trattamenti termici a temperature moderate, a seguito di deposizione di un primo strato di molecole.

R. Tatti, L. Aversa, R. Verucchi, E. Cavaliere, G. Garberoglio, N. M. Pugno, G. Speranza and S. Taioli, RSC Adv., 2016, 6, 37982
