PER MAGGIORI INFO SU QUESTA TECNICA: Letizia Savio (letizia.savio@imem.cnr.it, tel 010-3536292)Setup
Spettrometro SPECS Delta0.5
Risoluzione su fascio diretto <2 meV con corrente ~10 pA
Energia degli elettroni primari: 1-100 eV
Angolo di riflessione in speculare: 53°<θ<90°
Installato su camera UHV con spettrometro XPS e possibilità di essere connessa ad un fascio molecolare supersonico.
Metodologia
Questa spettroscopia vibrazionale sfrutta l’interazione della superficie con un fascio monocromatico di elettroni. Durante il processo di scattering può avvenire trasferimento di energia dall’elettrone alla superficie (o viceversa) con conseguente eccitazione dei modi fononici e/o delle eccitazioni elettroniche collettive (plasmoni) di superficie.
Questa tecnica di analisi superficiale si applica a campioni conduttori o semiconduttori o a film ultrasottili supportati e fornisce informazioni su:
- Spettro fononico di superficie
- Spettro fononico in presenza di adsorbati
- Dispersione dei fononi di superficie
- Energia e dispersione dei plasmoni di superficie (ottico e acustico)
Highlights
Spettroscopia HREELS applicata allo studio di sistemi bidimensionali anche in presenza di adsorbati
I picchi di perdita permettono di determinare le caratteristiche del film, ad esempio mediante l’analisi dei fononi di Fuchs-Kliever se presenti, e la presenza di adsorbati in forma molecolare o dissociata.
 |
 |

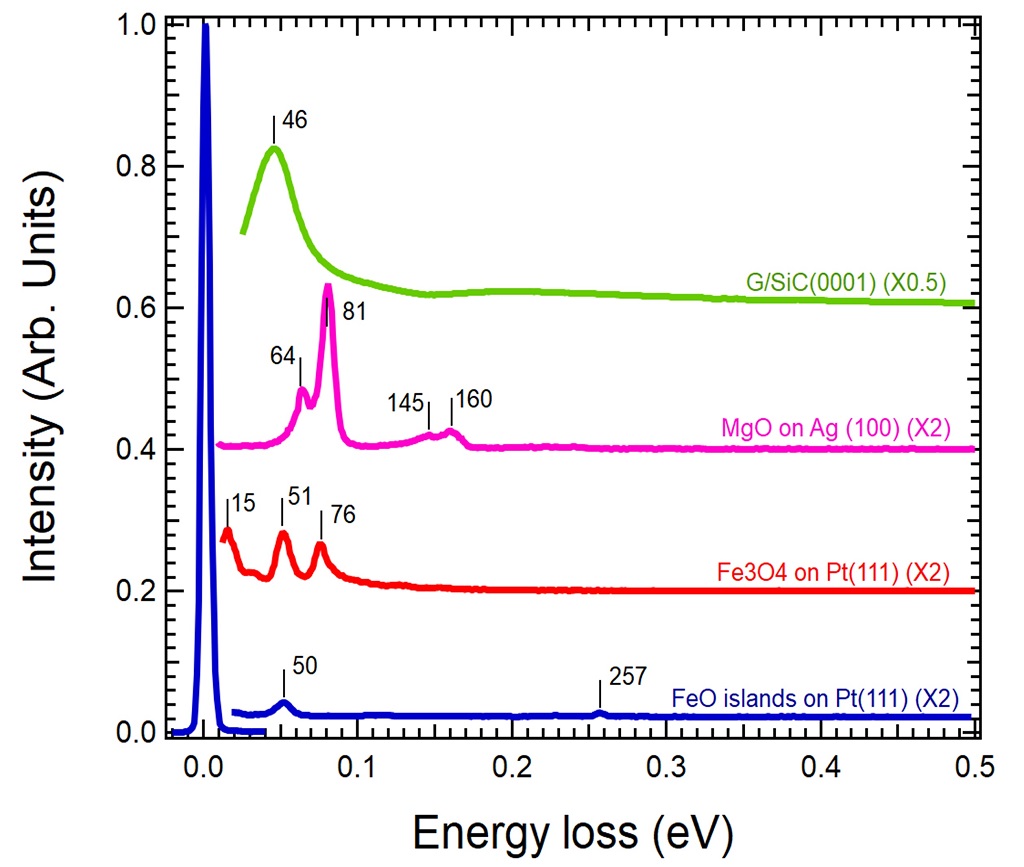

| Spettri vibrazionali caratteristici di diversi film bidimensionali supportati. Refs: Appl. Surf. Sci. 2020, Phys. Rev. B 2003 |

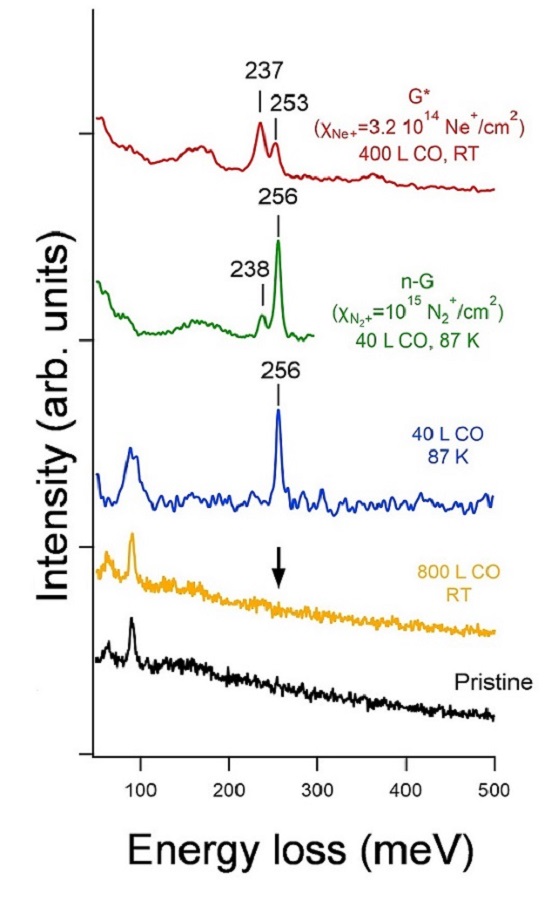

Adsorbimento di CO su monostrati di Grafene/Ni(111) di diversa difettività. Refs: Appl. Surf. Sci. 2018, Phys. Chem. Chem. Phys. 2016 |
Spettroscopia EELS per lo studio delle eccitazioni elettroniche collettive
Prima misura del plasmone acustico di superficie di Be(0001). Ref:Nature 2007
Login [pagine riservate]
Intranet
Webmail
LinkedIn
